Supports pour chemise ou jupe de refroidissement permettant l’installation d’une pompe immergée de 4 pouces en position horizontale

Supports pour le montage horizontal d’une pompe immergée de 4 pouces dans une chemise ou jupe de refroidissement.
Les fichiers ci-dessous, permettant d’imprimer ces pièces, sont au format STL.
Support horizontal avant

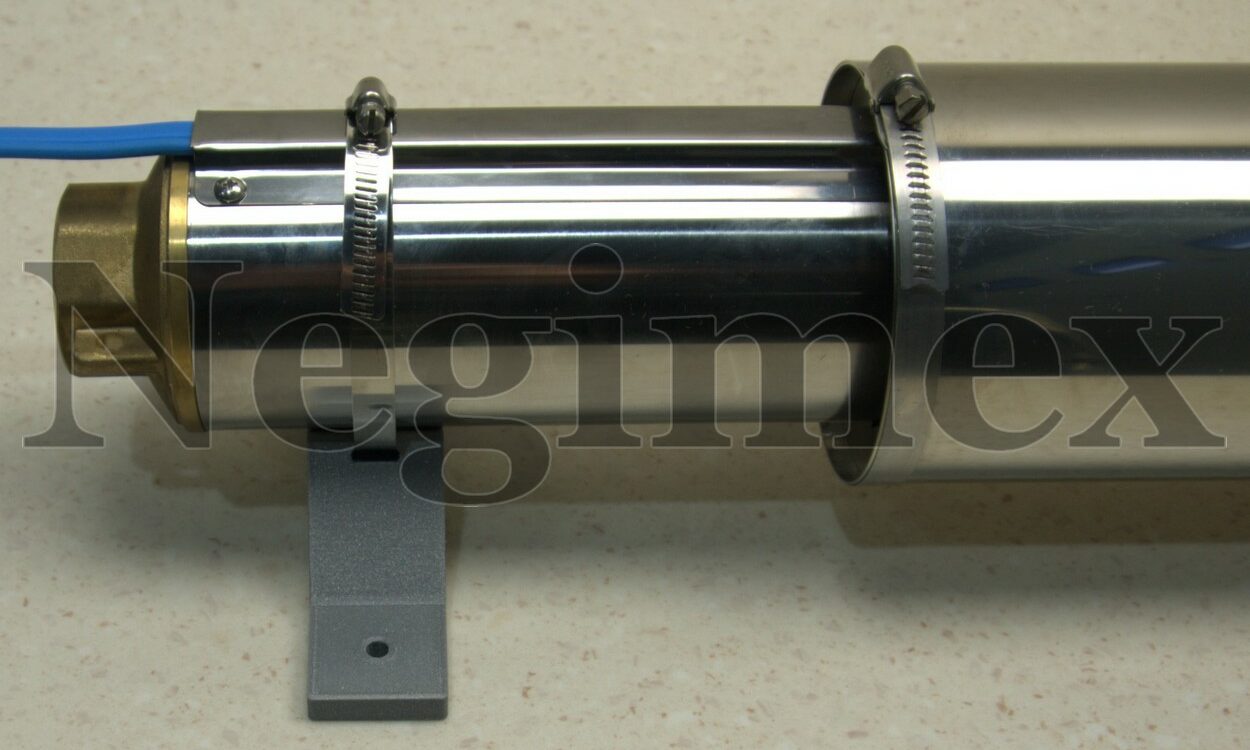

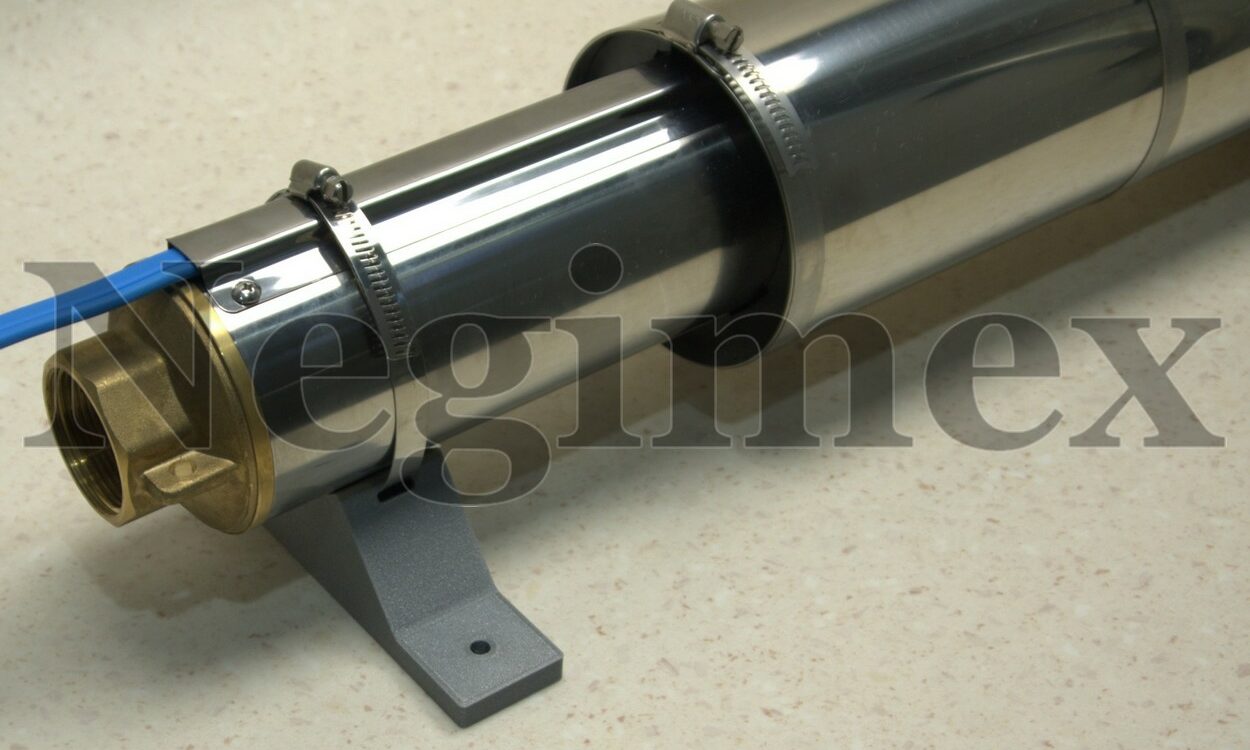

. Support pour chemise ou jupe de pompe immergée diamètre 4 pouces, partie avant. Cette pièce s’installe à l’aide d’un collier inox diamètre 90/110, largeur 12 millimètres, au niveau de la partie hydraulique de la pompe. Les deux trous permettent de fixer le support sur, par exemple, une dalle de pavage béton, afin de stabiliser la pompe lorsque celle-ci est installée dans une cuve ou une citerne.

Support horizontal arrière

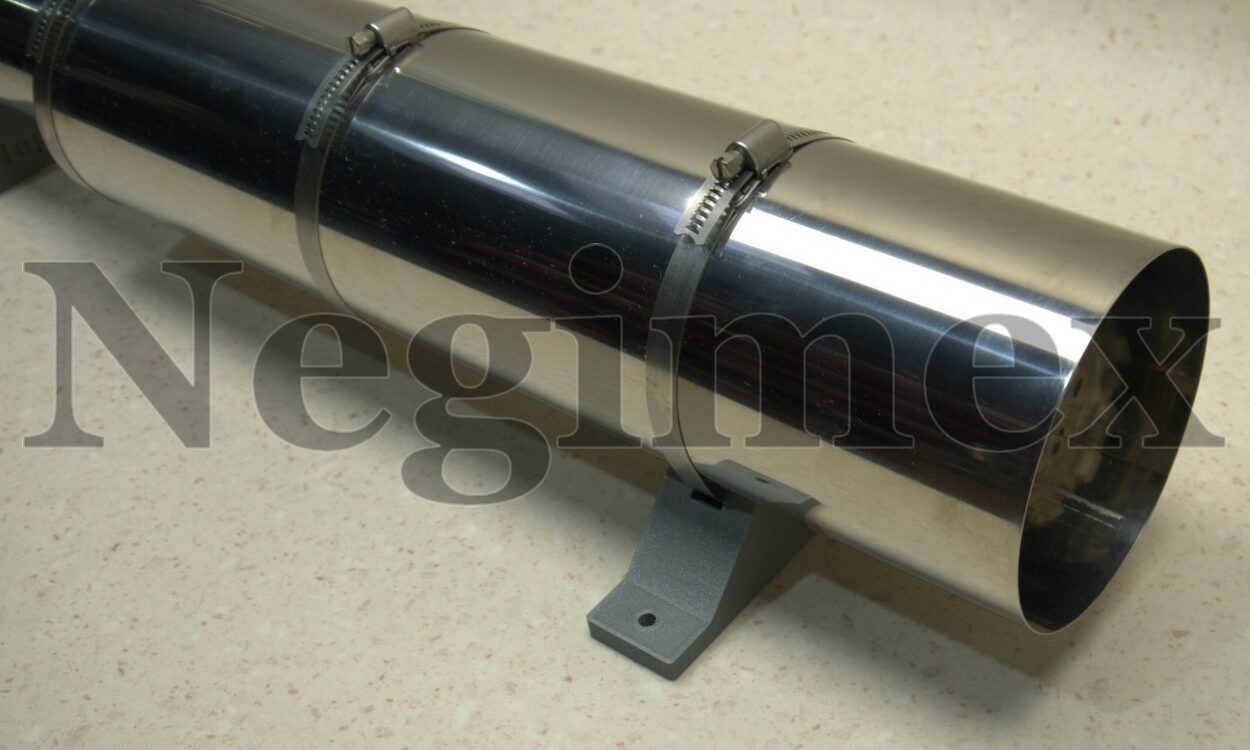

. Support pour chemise ou jupe de pompe immergée diamètre 4 pouces, partie arrière. Cette pièce s’installe à l’aide d’un collier inox diamètre 130/150, largeur 12 millimètres, au niveau de la partie arrière de la chemise. Les deux trous permettent de fixer le support sur, par exemple, une dalle de pavage béton, afin de stabiliser la pompe lorsque celle-ci est installée dans une cuve ou une citerne.

Vues de détail. Cliquez sur une image du diaporama pour agrandir.

  • Support de montage avant horizontal pour chemise (jupe) de refroidissement - Vue 2
    Supports horizontaux pour chemise ou jupe de refroidissement. Cliquez pour agrandir.
