Supports de coulage pour boite résine

Supports de coulage pro (à gauche) et lite (à droite) pour boite de connexion résine.
Les fichiers ci-dessous, permettant d’imprimer ces pièces, sont au format STL.

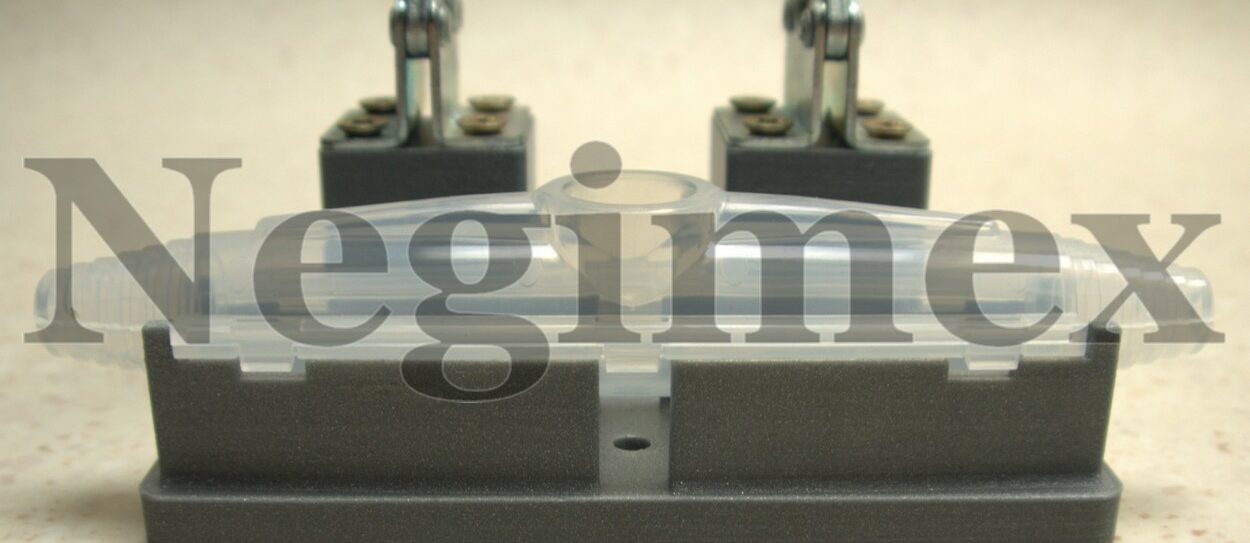

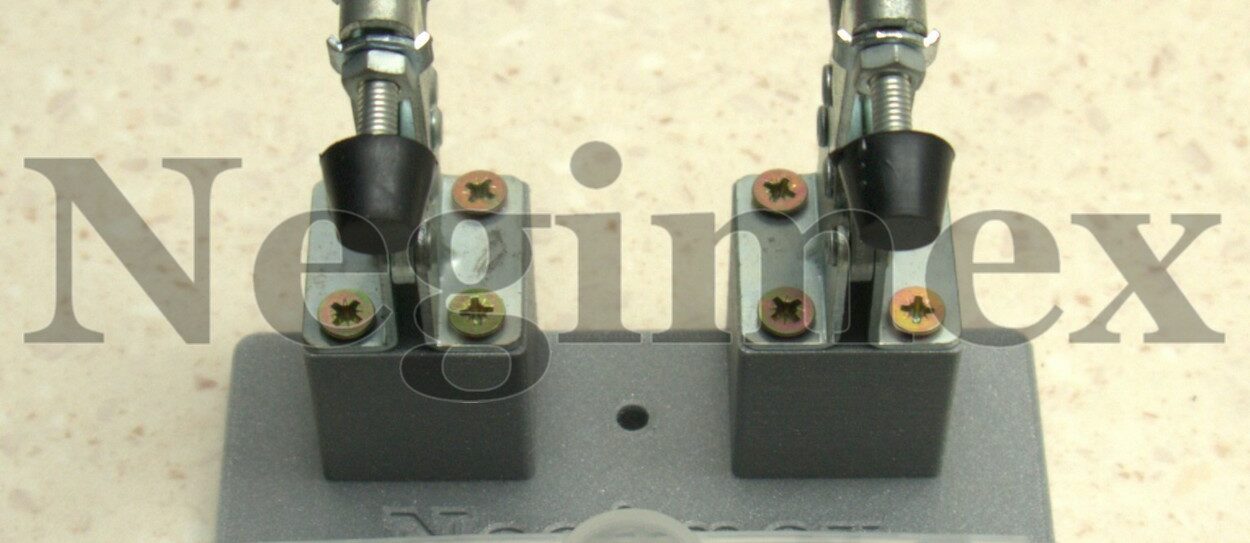

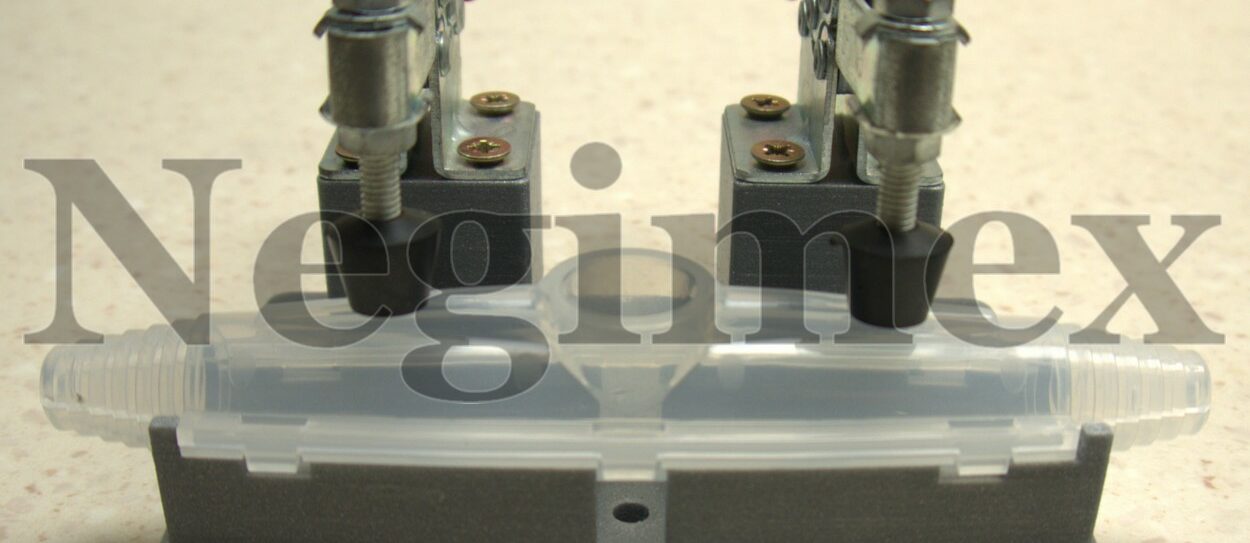

Support de coulage Professionnel

. Support de coulage pro pour boite de raccordement résine. Il permet le maintient parfait de la boite lors du coulage de la résine et d’éviter tout penchement ou rotation de la boite, dues aux vrillage et au poids des câbles d’entrée et de sortie . Ce dispositif est prévu pour fixer deus sauterelles de serrage de type 201 à l’aide de vis à bois de diamètre 4 millimètres , longueur maximale 20 millimètres, qui permettent de brider la boite, sans forcer. Il est possible de visser ce support sur un établi ou un plan de travail. S’il est fixé de manière permanente, nous recommandons de vérifier, avant fixation, si le support sur lequel sera vissé le dispositif est bien de niveau.

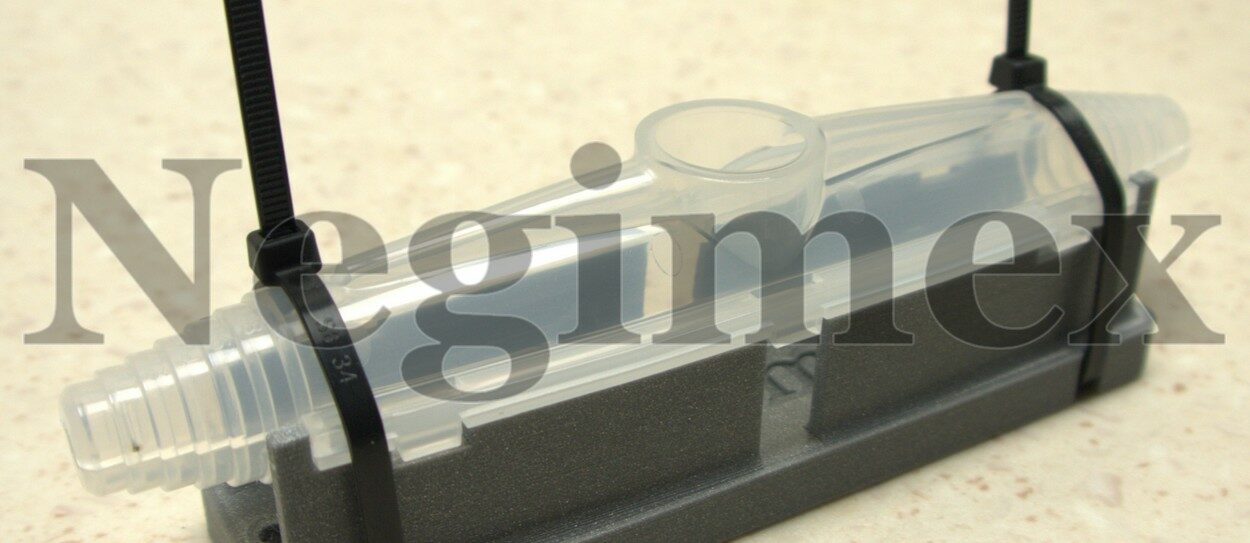

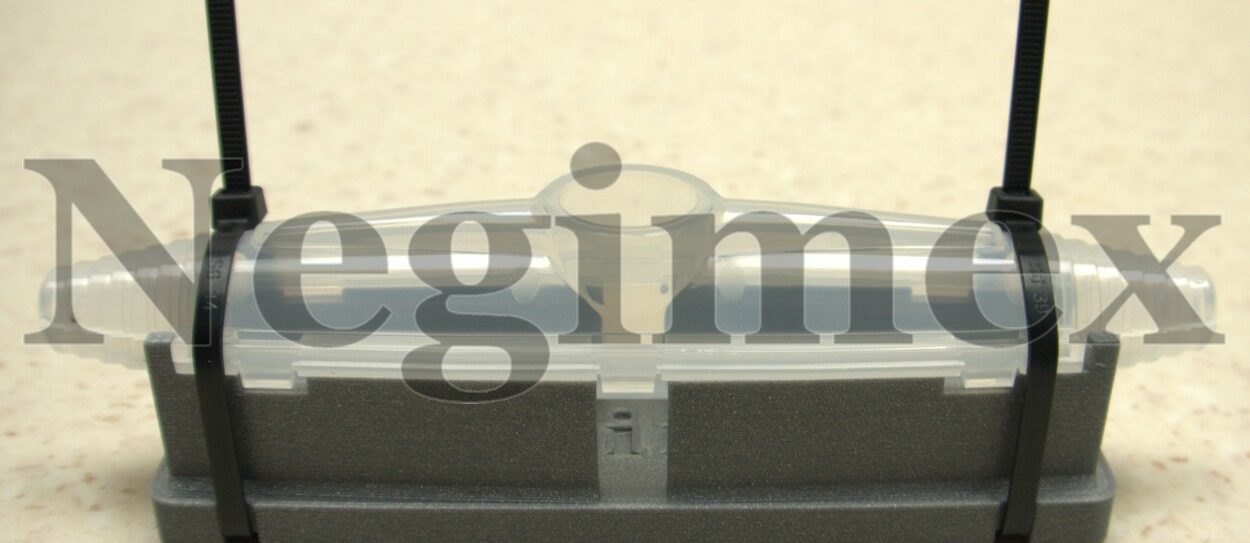

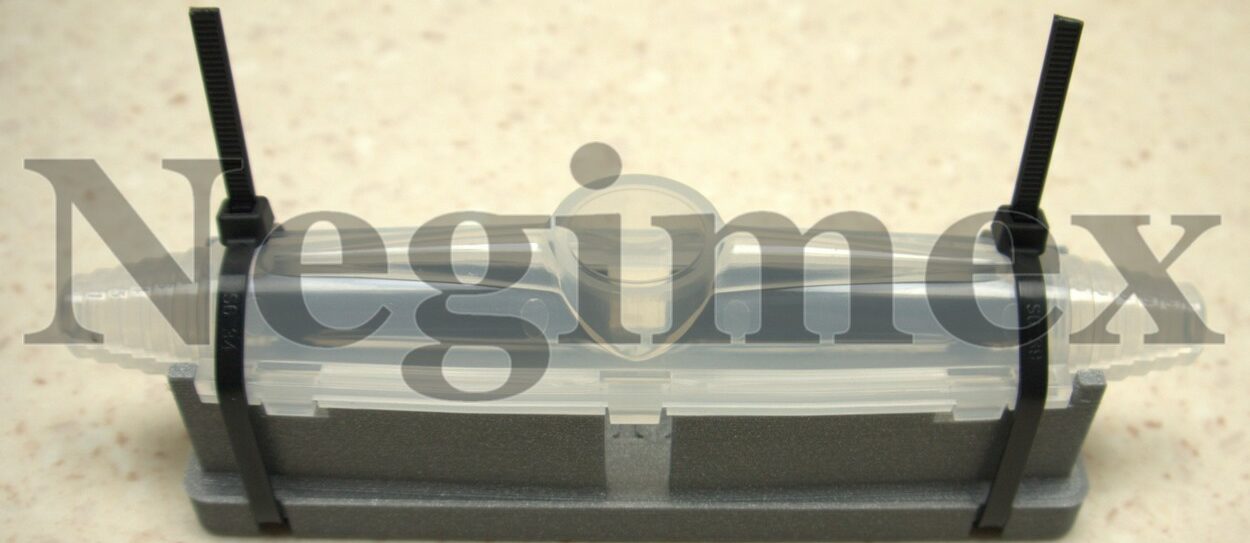

Support de coulage lite

. Support de coulage « léger » et simplifié du modèle « Support de coulage Pro » ci-dessus, pour un temps d’impression réduit, et ne nécessitant pas de pièces tierces. Il permet le maintient précis et stable de la boite de raccordement résine lors du séchage et du durcissement de la résine. Le bridage de la boite s’effectue sur ce modèle à l’aide de colliers plastique (type Rilsan), de moins de 5,4 millimètres de largeur, qui devront être coupés pour sortir la boite résine du support après séchage.

Vues de détail. Cliquez sur une image du diaporama pour agrandir.

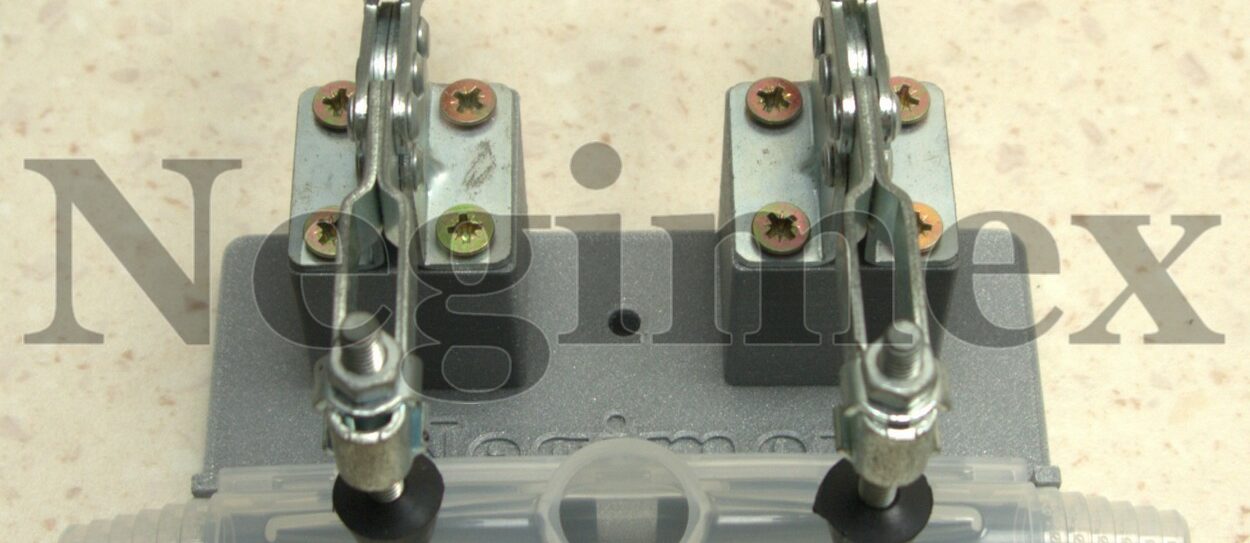

  • Support de coulage Pro pour boite résine - Vue 1
    Vue de détail 1 - Support de coulage pro pour boite résine. Cliquez pour agrandir.
