Entrée / sortie de câble pour boitier de démarrage

Entrée - sortie de cable pour boitier de démarrage
Entrée / sortie de câble pour boitier de démarrage. Différents modèles, destinés aux câbles plats et ronds.
Les fichiers ci-dessous, permettant d’imprimer ces pièces, sont au format STL.

Entrée / sortie de câble modèle A

. Pour câble plat bleu de 4X1,5 mm2 destiné à un boitier de démarrage classique. Ce raccord se visse à la place du presse étoupe d’origine, et permet un montage propre, sûr et esthétique d’un câble plat de pompe immergée dans un boitier de démarrage. La surlongueur du raccord permet de fixer et d’isoler le câble sur la pièce avec, par exemple, de l’adhésif d’isolation électrique.

Entrée / sortie de câble modèle B

. Pour câble plat bleu de 4X2,5 mm2 destiné à un boitier de démarrage classique. Ce raccord se visse à la place du presse étoupe d’origine, et permet un montage propre, sûr et esthétique d’un câble plat de pompe immergée dans un boitier de démarrage. La surlongueur du raccord permet de fixer et d’isoler le câble sur la pièce avec, par exemple, de l’adhésif d’isolation électrique.

Entrée / sortie de câble modèle C

. Pour câble plat bleu de 4X2,5 mm2 destiné à un boitier de démarrage classique. Ce raccord se visse à la place du presse étoupe d’origine, et permet un montage propre, sûr et esthétique d’un câble plat de pompe immergée dans un boitier de démarrage. Sans surlongueur.

Entrée / sortie de câble modèle D

. Pour câble plat bleu de 4X1,5 mm2 destiné à un boitier de démarrage classique. Ce raccord se visse à la place du presse étoupe d’origine, et permet un montage propre, sûr et esthétique d’un câble plat de pompe immergée dans un boitier de démarrage. Sans surlongueur.

Entrée / sortie de câble modèle E

. Pour câble rond ayant un diamètre de 9 à 18 millimètres, destiné à un boitier de démarrage classique. Ce raccord se visse à la place du presse étoupe d’origine, et permet un montage propre, sûr et esthétique d’un câble rond de pompe immergée de grand diamètre (neuf à dix huit millimètres de diamètre) dans un boitier de démarrage. La surlongueur doit être ajustée en fonction du diamètre du câble et peut servir à isoler le câble sur la pièce.

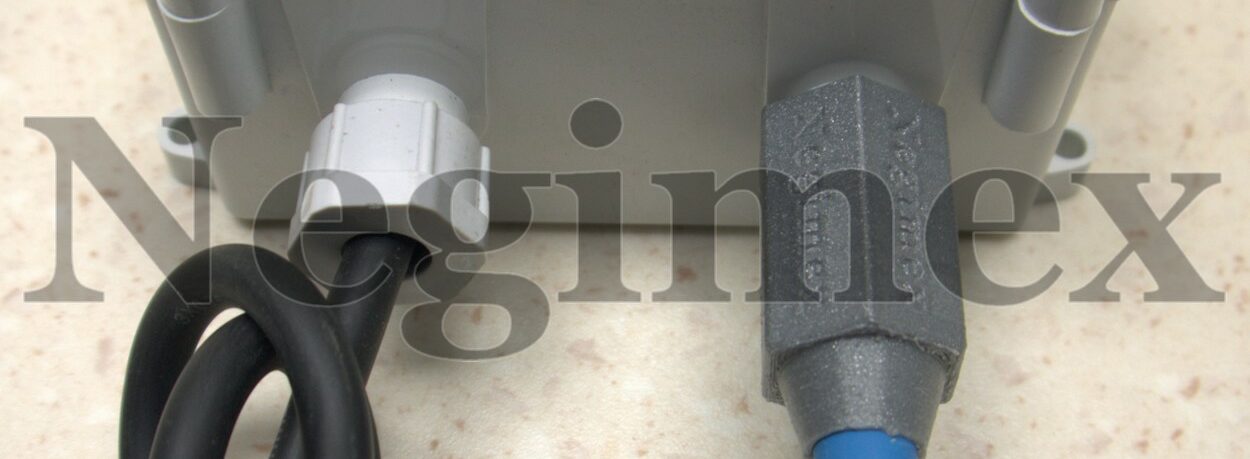

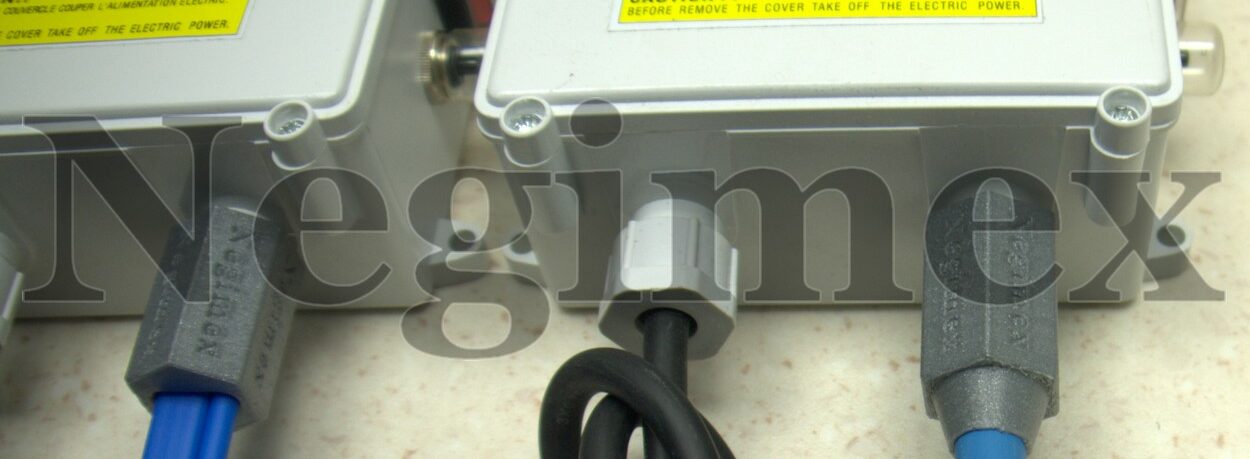

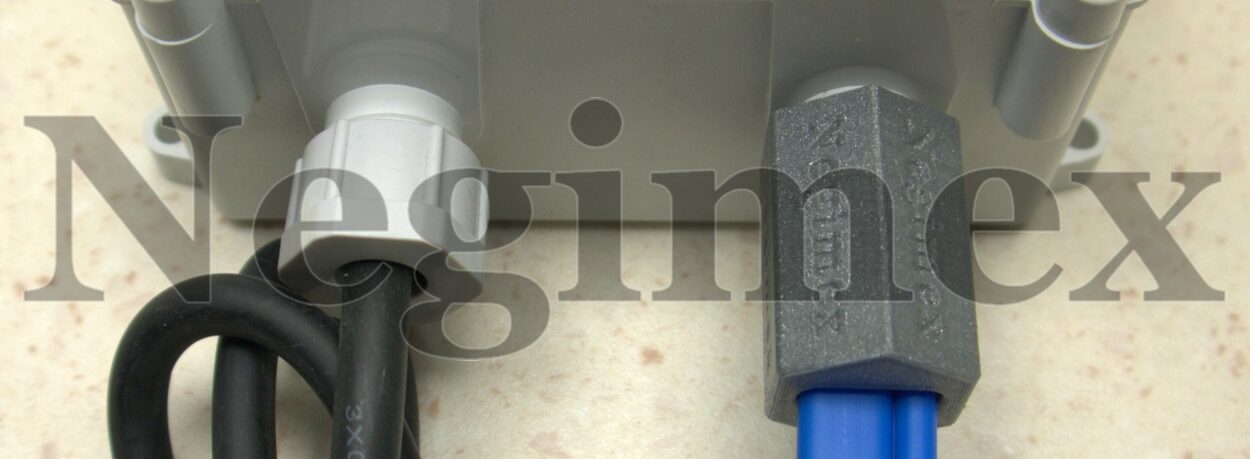

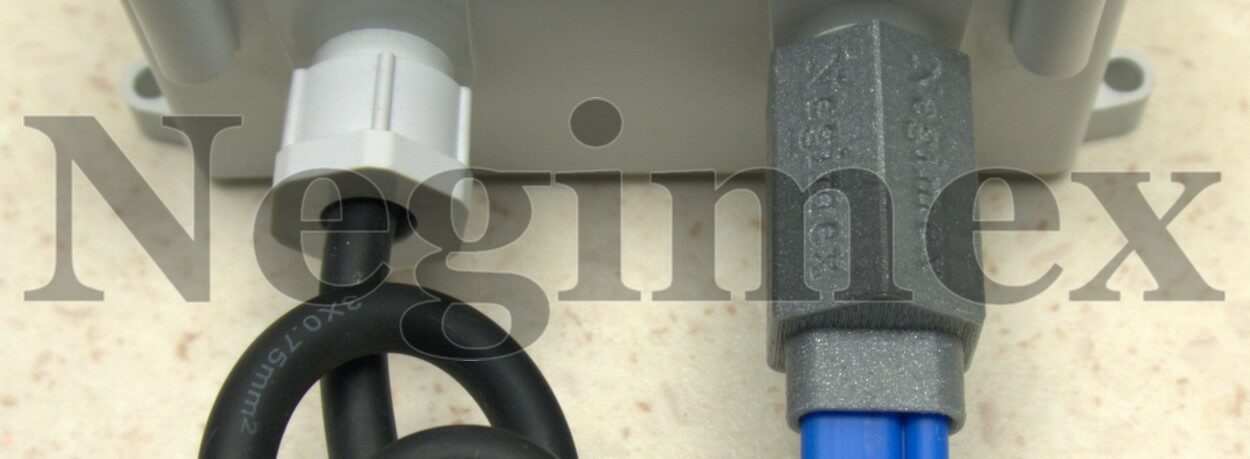

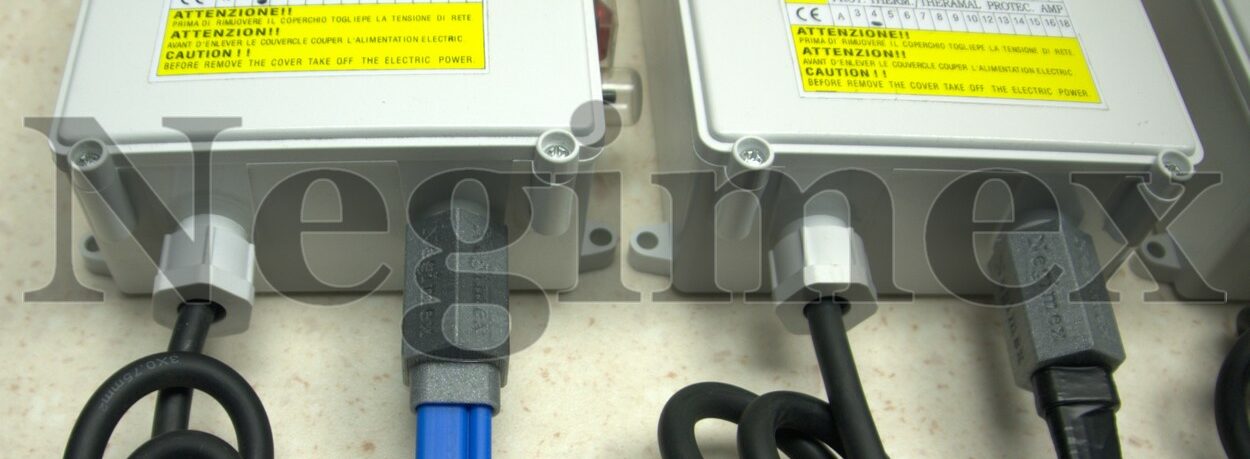

Vues de détail. Cliquez sur une image du diaporama pour agrandir.

  • Entrée - sortie de cable pour boitier de démarrage - Vue 1
    Entrée / sortie de cable pour boitier de démarrage - Vue 1
